背景#

已经在 homelab 搭建了 microk8s 集群，需要使用 helm 为集群添加 observability 功能，来监控和分析集群和软硬件的运行状态。

Obervability 主要包括以下几个方面：

  • Metrics：使用 Prometheus 收集和存储各种指标数据。
  • Visualization：使用 Grafana 创建仪表盘，展示指标数据。
  • Logging：使用 Loki 收集和存储日志数据。
  • Tracing：使用 Tempo 进行分布式追踪。

安装 helm#

首先需要在 microk8s 集群中安装 helm。如果还没有安装 helm，可以参考官方文档进行安装。

我的 mac 和 linux 系统上都安装了 brew，可以直接使用 brew 安装 helm：

brew install helm

Infrastructure 的存储#

在安装 observability 组件之前，需要先为它们创建存储类（StorageClass）和持久卷（PersistentVolume）。这里使用 NFS 作为存储后端。

这里使用nfs-subdir-external-provisioner

在 k8s 集群中直接使用helm chart安装nfs-subdir-external-provisioner即可。这个 repo 自带的helm chart已经处理掉了ServiceAccount和RoleBinding的创建问题。

注意：需要提前准备好 NFS 服务器，并创建好对应的共享目录。

setup-nfs-provisioner: add-repos
    helm upgrade --install nfs-client nfs-subdir-external-provisioner/nfs-subdir-external-provisioner \
      --namespace default \
      --values values/nfs-values.yaml

source code

执行完成后，可以创建一个简单的 pod 来挂载 pvc，验证下是否可以使用nfs-client这个storageClass

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: nfs-test-pvc
spec:
  accessModes:
    - ReadWriteMany
  resources:
    requests:
      storage: 1Gi
  storageClassName: nfs-client
---
apiVersion: v1
kind: Pod
metadata:
  name: nfs-test-pod
spec:
  containers:
    - name: test
      image: busybox
      command: ["sleep", "3600"]
      volumeMounts:
        - mountPath: "/mnt"
          name: nfs-vol
  volumes:
    - name: nfs-vol
      persistentVolumeClaim:
        claimName: nfs-test-pvc

执行

kubectl apply -f nfs-test.yaml

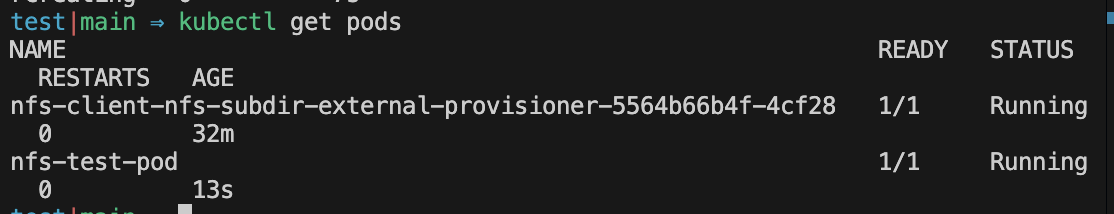

会看到 pod 创建成功。 nfs-test-pod pvc 也成功绑定了 pv pvc-bound

安装 Prometheus/Grafana/Loki/Tempo#

创建一个专门的 namespace-monitoring，用于安装 observability 相关的组件。

每个 component 都在 values 文件中指定了使用的 storageClassName 为nfs-client，以确保存储使用 NFS。且限制使用的 cpu 和 memory 资源，防止占用过多的集群资源。（毕竟分的3个 vm 都只有4C4G）

使用的 chart

source code

所有的 helm 命令都用justfile来管理，方便统一执行。只需要执行即可自动创建 namespace，添加 repo，安装所有的 component。

just deploy-all

这里需要注意的是grafana的 admin 密码是通过secret来管理的，密码存放本地.env文件中，不要提交到 git 仓库。更安全的做法是使用vault等工具来管理密码。

create-grafana-secret:
    #!/usr/bin/env bash
    set -euo pipefail
    if [ -z "${GRAFANA_ADMIN_PASSWORD:-}" ]; then
        echo "Error: GRAFANA_ADMIN_PASSWORD not set in .env file"
        exit 1
    fi
    kubectl create secret generic grafana-admin-credentials \
        --from-literal=admin-user="admin" \
        --from-literal=admin-password="$GRAFANA_ADMIN_PASSWORD" \
        --namespace {{namespace}} \
        --dry-run=client -o yaml | kubectl apply -f -

安装完成后，可以通过 port-forward 访问各个组件的 UI 界面。

grafana:
    @echo "Grafana is available at http://localhost:3000"
    @echo "Username: admin"
    @echo "Password: (run 'just get-grafana-password' to retrieve)"
    kubectl port-forward -n {{namespace}} svc/kube-prometheus-stack-grafana 3000:80

总结#

基本的 observability 组件已经安装完成，可以通过 Grafana 来创建仪表盘，展示 Prometheus 收集的指标数据。Loki 和 Tempo 也可以分别用于日志和分布式追踪。
